就是WNS蒸汽锅炉。
WNS蒸汽锅炉指的是全自动燃油（气）蒸汽锅炉，采用卧式内燃全湿背，高效螺纹烟管，配有完善的保温外包设计，锅炉热效率高达85%以上，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质。
1、先进的蒸汽锅炉全自动控制器，全中文液晶屏，人机界面，用户只需轻松设定，锅炉即能按用户要求启停、负荷调节、自动给水等全自动运作。锅炉功能完备，保护齐全，操作简单，安全可靠，具有自我诊断功能。锅炉运行中一旦出现异常现象就自动中断燃烧，发出声光报警。
2、锅炉燃烧器由世界知名制造商供应，按照控制器指令自动燃烧、停止，的程控器拥有多项安全保护，性能安全稳定，维修率低。

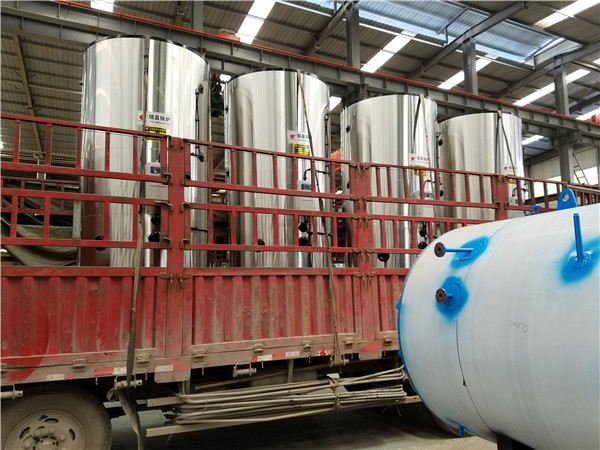

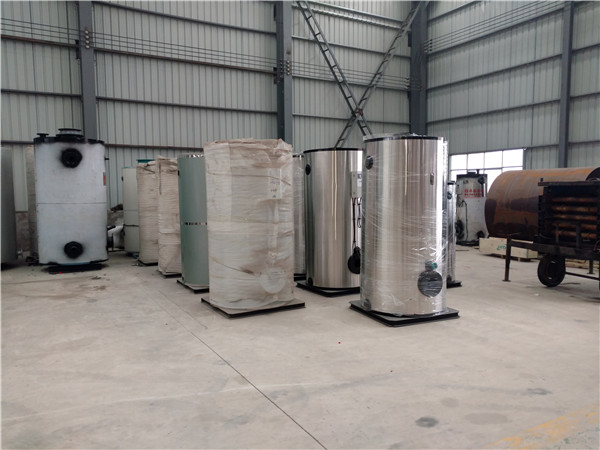

3、立式蒸汽锅炉采用燃烧机下置方式，二回程结构，燃料燃烧充分，锅炉运行稳定；烟管内插有扰流片，减缓排烟速度，增加换热量，锅炉热效率高，降低用户使用成本。

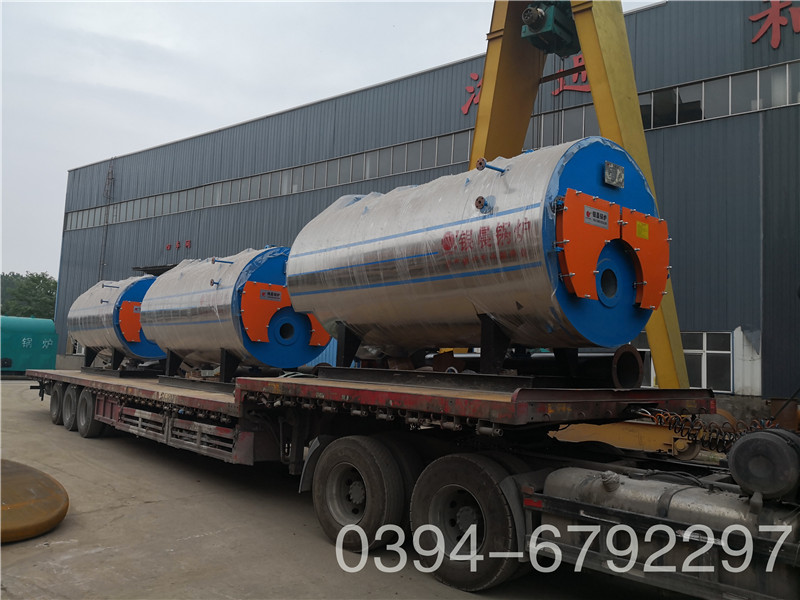

4、卧式蒸汽锅炉为锅壳式全湿背顺流三回程烟火管结构，火焰在大燃烧室内微正压燃烧，完全伸展，燃烧热负荷低，燃烧热效率高，有效地降低了排烟温度，节能降耗，使用经济。波形炉胆和螺纹烟管结构，即提高了锅炉的吸热强度，又满足了换热面受热膨胀的需要，科学合理，经久耐用。
5、本锅炉严格按照《蒸汽锅炉安全监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1619-2002《锅壳锅炉本体制造技术条件》的要求，进行设计、制造、监检，确保锅炉品质优良，达到能耗低、热效率高、压力稳定、供气量足、经济使用。
6、锅炉的炉胆空间大，储存的蒸汽多，适应负荷能力强。设计合理的内置汽水分离器装置，满足用户需用较高品质蒸汽的要求。炉体开设人孔、头孔、手孔，便于对炉胆内部进行清理，使维修、养护极为方便。
7、锅炉安全设有多级联锁保护：压力开关保护（高于设定压力自动停机并报警）、低水位保护（锅炉本体内水位低于警戒水位，自动切断电源并报警）、安全阀保护（锅炉压力超过工作压力，自动泄气降压），确保锅炉在各种工况下万无一失，安全到家。
8、有机组合的机电一体化外观，精巧新颖、结构紧凑、少占空间，方便运输、安装。
9、采用新型隔热保温材料和优质白色彩钢板包装，重量较轻，保温性能好，美观大方，不易锈蚀。
300万大卡天然气导热油炉



锅炉房设计规范50041-2008
4锅炉房的布置
4.1位置的选择
4.1.1 锅炉房位置的选择，应根据下列因素分析后确定：
1 应靠近热负荷比较集中的地区，并应使引出热力管道和室外管网的布置在技术、经济上合理；
2 应便于燃料贮运和灰渣的排送，并宜使人流和燃料、灰渣运输的物流分开；
3 扩建端宜留有扩建余地；
4 应有利于自然通风和采光；
5 应位于地质条件较好的地区；
6 应有利于减少烟尘、有害气体、噪声和灰渣对居民区和主要环境保护区的影响，全年运行的锅炉房应设置于总体小频率风向的上风侧，季节性运行的锅炉房应设置于该季节大频率风向的下风侧，并应符合环境影响评价报告提出的各项要求；
7 燃煤锅炉房和煤气发生站宜布置在同一区域内；
8 应有利于凝结水的回收；
9 区域锅炉房尚应符合城市总体规划、区域供热规划的要求；
10 易燃、易爆物品生产企业锅炉房的位置，除应满足本条上述要求外，还应符合有关专业规范的规定。
4.1.2锅炉房宜为的建筑物。
4.1.3 当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁。并应设置在首层或地下室一层靠建筑物外墙部位。
4.1.4住宅建筑物内，不宜设置锅炉房。
4.1.5采用煤粉锅炉的锅炉房，不应设置在居民区、风景名胜区和其他主要环境保护区内。
4.1.6采用循环流化床锅炉的锅炉房，不宜设置在居民区。
4.2建筑物、构筑物和场地的布置
4.2.1 锅炉房区域内的各建筑物、构筑物的平面布置和空间组合，应紧凑合理、功能分区明确、建筑简洁协调、满足工艺流程顺畅、安全运行、方便运输、有利安装和检修的要求。
4.2.2 新建区域锅炉房的厂前区规划，应与所在区域规划相协调。锅炉房的主体建筑和附属建筑，宜采用整体布置。锅炉房区域内的建筑物主立面，宜面向主要道路，且整体布局应合理、美观。
4.2.3 工业锅炉房的建筑形式和布局，应与所在企业的建筑风格相协调；民用锅炉房、区域锅炉房的建筑形式和布局，应与所在城市(区域)的建筑风格相协调。
4.2.4 锅炉房区域内的各建筑物、构筑物与场地的布置，应充分利用地形，使挖方和填方量小，排水顺畅，且应防止水流人地下室和管沟。
4.2.5 锅炉间、煤场、灰渣场、贮油罐、燃气调压站之间以及和其他建筑物、构筑物之间的间距，应符合现行标准《建筑设计防火规范》50016、《城镇燃气设计规范》50028及有关标准规定，并满足安装、运行和检修的要求。
4.2.6 运煤系统的布置应利用地形，使提升高度小、运输距离短。煤场、灰渣场宜位于主要建筑物的全年小频率风向的上风侧。
4.2.7 锅炉房建筑物室内底层标高和构筑物基础顶面标高，应高出室外地坪或周围地坪0.15m及以上。锅炉间和同层的辅助间地面标高应一致。
4.3锅炉间、辅助间和生活间的布置
4.3.1单台蒸汽锅炉额定蒸发量为1～20t／h或单台热水锅炉额定热功率为O.7～14Mw的锅炉房，其辅助间和生活间宜贴邻锅炉间固定端一侧布置。单台蒸汽锅炉额定蒸发量为35～75t/h或单台热水锅炉额定热功率为29～70Mw的锅炉房，其辅助间和生活间根据具体情况，可贴邻锅炉间布置，或单独布置。
1. 电控柜为开启式结构，一般前后门均可打开，电控柜基础应高出地面100~150mm，根据电控柜尺寸预埋角钢。用螺栓将电控柜连接固定在基础上，前后空间不小于1000mm，以便检修。小型锅炉电控柜与锅炉本体组合成一整体出厂（小于0.35MW的立式锅炉）；
2. 检查控制柜无损坏，内部接线无松动、脱落现象；
3. 接线前先阅读随机附带的相关电气原理图；
4. 用户电源线接到开关端顶部铜排上，柜外控制线接到柜体内的接线端子上；
5. 电控柜就近埋设钢板接引地线，接地电阻小于4Ω；
6. 导线规格应符合要求，宜使用套管保护，走暗线，三相动力线必须是三相四线制；
7. 接线完毕后，仔细检查是否正确、牢固。



300万大卡天然气导热油炉
燃烧器的安装
本系列蒸汽锅炉出厂时，小容量锅炉一般燃烧器已经安装到了锅炉主机上，中大容量的锅炉，燃烧器与锅炉主机分开发运。安装时，先将燃烧器从包装箱中取出，视燃烧头与火嘴砖之间的间隙大小，在燃烧器头部火焰筒上密实缠绕数层石棉绳，对准前烟箱面板上所留出的孔洞水平塞紧装入，后用螺栓将燃烧器法兰与前烟箱燃烧器连接法兰连接牢固。在装配时，燃烧器法兰与前烟箱燃烧器连接法兰之间必须加石棉密封衬垫。
其它安装相关要求参照厂家的《燃烧器说明书》。
敬告：燃烧器须保持水平，燃烧头与火嘴砖之间的剩余间隙，须用硅酸铝耐火纤维毡填实。操作时，打开锅炉后烟箱检查孔盖，从后部进入炉胆内进行施工，施工完毕，人员退出，后挡火墙、检查孔盖原样恢复，密封上紧。



水管与火管是以管子里面介质的不同来定义的，水管就是管子里面走水，通过外部烟气对流/辐射换热加热管子中的水，火管就是管子里面走烟气，让烟气加热管外介质来实现换热，火管锅炉结构简单，水及蒸汽容积大，对负荷变动适应性好，对水质的要求比水管锅炉低，多用于小型企业的生产工艺和生活采暖上。水管锅炉的受热面布置方便，传热性能好，在结构上可用于大容量和高参数的工况。但对水质和运行水平要求较高。
（1） 水管锅炉压力适应范围较广，可突破压力限制，可满足2.5MPa以上的供汽要求。火管锅炉受材料壁厚与压力的限制，用于2.5MPa压力以下。
（2） 火管锅炉为锅壳式锅炉，受目前各锅炉厂家设备、工装的限制，制造太大的火管锅炉难度较大，通常在35t/h以下。水管结构锅炉可实现锅炉大型化，35t/h以上的锅炉通常采用水管结构。（3） 火管锅炉具有结构紧凑的特点，在同等出力下，外形与设备重量均低于火管锅炉。水管锅炉因体积较大，有更多的空间用于布置过热器，因此水管锅炉占用锅炉房相对较大。
