WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
10吨指的是锅炉的容量，也叫出力。
对于蒸汽锅炉，指的是每小时额定蒸发量10吨，热水锅炉是每小时供热7MW，等同于传统的10吨热水锅炉。
燃煤锅炉概述
燃煤锅炉是指燃料燃烧的煤，煤炭热量经转化后，产生蒸汽或者变成热水，但并不是所有的热量全部有效转化，有一部分无功消耗，这样就存在效率问题，一般大些的锅炉效率高些，60% ~ 80%之间。
燃煤锅炉就是燃料为燃煤的锅炉，是指经过燃煤在炉膛中燃烧释放热量，把热媒水或其它有机热载体(如导热油等)加热到一定温度(或压力)的热能动力设备。
原理
(1)卧式燃煤热水锅炉在结构上属单锅筒纵置式，炉膛左右两侧装有水墙管，并形成翼形烟道，锅筒内布置螺纹烟管，采用漏煤极少的活动炉排，结构合理，热效率高，大大节约能耗。
(2)卧式燃煤常压蒸汽锅炉 热水锅炉 燃气锅炉 燃油锅炉 燃煤锅炉，节能环保锅炉，采用单锅筒纵向布置的三回程水火管式结构，炉膛两侧密布光管水冷壁管，设计结构合理紧凑;受热面积大，烟气流程长，传热效果好，排烟温度低，所以热效率高，运行成本低，使用更经济。

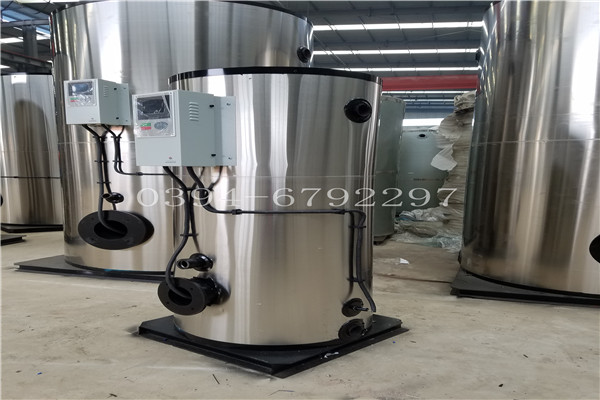

(3)立式燃煤锅炉，热水锅炉，炉膛采用水冷弯管结构，四周是炉胆，受热面积大，热效率高，节能降耗;外壳采用椭圆型封头，炉排采用铸铁圆形炉排，经久耐用，使用寿命长。
(4)卧式燃煤锅炉，燃料在炉排上燃烧后，火焰经过矮墙到燃烬室，从燃烬室经两侧翼形烟道到前烟箱，再由烟管管束到后烟室，然后由引风机抽引通过烟囱排入大气，不仅可防止锅壳底部受炉膛高温辐射，而且可使高温管板入口烟温下降，加之辅以回水引射，锅筒底部无死水区，还可以有效防止管板因过冷、沸腾而结垢及炉底凸包，烟气转向烟室可起除尘作用，也降低了原始排尘浓度。
(5)燃煤锅炉本体布置紧凑，占地面积小，运输方便，采用快装出厂，安装周期短，安装费用低，用户投入资金少，回收效益快。
(6)立式燃煤锅炉，热水锅炉，受热面积的管子全部是直管，并且有足够的清污手孔装置，便于手工机械清理污垢和进行内部检查。卧式燃煤常压热水锅炉，上部配有足够大的人孔，人员可以从人孔进入炉体内部，大大方便了检查和维修锅炉。
结构分类
煤粉燃烧器是将煤粉送入炉膛进行燃烧的设备。
①旋流式燃烧器:携带煤粉的一次风和不带煤粉的二次风分别用不同管道与燃烧器连接。煤粉与空气能充分混合并形成回流区。每台锅炉可配置4~48只燃烧器。
②直流式燃烧器:喷口成狭窄形,其一、二次风在燃烧器中都不旋转。煤粉在其中能完全燃烧。
受热面分蒸发受热面和过热受热面。现代大、中型锅炉均以水冷壁构成炉膛，由此水冷壁(即受热面)吸收炉内辐射热使水蒸发成饱和蒸汽。为不增加炉膛容积而增加辐射受热面，大型锅炉可采用双面曝光的水冷壁。过热受热面可分为布置于炉膛上部的屏式过热器受热面和布置于对流烟道内的对流过热器受热面。前者吸收炉内辐射热;后者吸收对流热。
空气预热器装于锅炉烟道尾部，用以回收烟气余热，提高助燃空气的温度。高参数、大容量的锅炉为提高热风温度(&t;300℃),常需使空气预热器与省煤器分级交叉布置。
蒸汽锅炉设计



运行中影响 锅炉 燃烧因素有以下几点：
（1） 燃料质量变差，如挥发分下降，水分、灰分增大，使燃料着火及燃烧稳定性变差，燃烧完全程度下降。
（2） 煤粉细度变粗，均匀度下降。
（3） 风量及配风比不合理，如过量空气系数过大或过小，一二次风风率或风速配合不适当，一二次风混合不及时。
（4） 燃烧器出口结渣或烧坏，造成气流偏斜，从而引起燃烧不完全。
（5） 炉膛及制粉系统漏风量大，导致炉膛温度下降，影响燃料的安全燃烧。
（6） 锅炉负荷过高或过低。负荷过高时，燃料在炉内停留的时间缩短；负荷过低时，炉温下降，配风工况也不理想，都影响燃料的完全燃烧。
（7） 制粉系统中旋风分离器堵塞，三次风携带煤粉量增多，不完全燃烧损失增大。
（8） 给粉机工作失常，下粉量不均匀。
1、锅炉管道、阀门、仪表等安装完毕后，检查和清理锅炉内部，关闭人孔、手孔，然后按下列步骤进行水压试验：
⑴　水压试验时，周围气温应高于5℃，低于5℃时必须有防冻措施。水压试验用的水应保持高于周围露点的温度以防锅炉表面结露，但也不宜温度过高以防止引起汽化和过大的温差应力，一般为20～70℃左右。
⑵　锅炉进行水压试验时，水压应缓慢地升降。当水压上升到工作压力时，应暂停升压，检查有无漏水或异常现象，然后再升到试验压力。锅炉应在试验压力下保持20min，然后降到工作压力进行检查。检查期间压力应保持不变。
2、锅炉进行水压试验，符合下列条件为合格：
⑴　在受压元件金属壁和焊缝上没有水珠和水雾；
⑵　水压试验后没有发现残余变形。



蒸汽锅炉设计
燃烧系统检查
1、日用油箱必须注满一定的燃油，并在油位计目测到一定油位，检查有无泄漏。日用油箱油位调节是否正常，低油位报警是否正常。燃气炉应检测进气压力是否满足燃烧器要求。
2、检查燃气过滤器有无积塞的污物。
3、启动油泵注入燃烧系统，气体燃烧通过稳压器，同样进入燃烧系统。
4、打开缓冲器上方的回油阀，排除空气。
5、检查点火装置能否正常操作运行。
6、检查空气油量(气量)调节阀等相关部件有无异常，是否松动。
（五）自动控制检查
检查电路、控制盘、调节阀、操作机构及一次仪表灵敏可靠，火焰监测器应处于工作状态，燃油燃气锅炉的点火程序和熄火保护装置应灵敏可靠。
通电试运行：
系统经专业技术人员检查无误后，方可通电进行调试。
a、 系统有“自动”和“手动”两种工作状况，调试时应先选用“手动”模式，将控制柜上的选择开关旋至“手动”档；
b、 合上电源、电源指示灯、相关仪表都应有指示或显示；
c、 根据实际运行要求，在仪表上设定相关参数：如温度上限、温度下限、温度极限、压力极限等；
d、 采用“点动”方式启动循环水泵，观察泵的转向是否正确，若反向运转，则切断电源，倒接电机电源接线至转向正确；
e、 手动运行正常后，则将“选择开关”拨到“自动”档，让系统自动运行，观察系统运行是否正常，各仪表是非工作正常；
f、 若出现异常情况，按下电控柜面板上的“急停”按钮，可无条件切断系统运行，检修后再按此按钮，系统将自动恢复运行；
、 试运转正常后，连续观察系统运行24小时，仔细观察是否有异常现象，若无异常，锅炉可正式投入使用；
h、 系统运行过程中可通过检测或观察仪表的有关数据判断锅炉的工作情况；
i、 连续运行8小时，仔细检查锅炉运行情况，评估锅炉是否达到设计要求。



、锅炉使用单位应当建立能效考核、奖惩工作机制，结合本单位实际情况积极推行合同能源管理，安排进行定期能效测试，对不符合节能要求的应当及时进行整改。
4、锅炉使用单位应当对锅炉及其系统所包括的设备、仪表、装置、管道和阀门等定期进行维护保养，发现异常情况时应当及时处理并且记录。
5、锅炉使用单位应当对锅炉及其系统的能效情况进行日常检查和监测。重点检查和检测的项目，包括锅炉使用燃料与设计燃料的符合性，燃料消耗量，介质出口温度和压力，锅炉补给水量和补给水温度，排烟温度，炉墙表面温度，以及系统有无跑、冒、滴、漏等情况。
6、锅炉使用单位应当加强能源检测、计量与统计工作。有条件的工业锅炉使用单位应当定期对锅炉及其系统运行能效进行评价，评价方法参照TS 0003《工业锅炉能效与评价规则》。
7、锅炉使用单位每两年应当对在用锅炉进行一次定期能效测试，测试工作宜结合锅炉外部检验，由质检总局确定的能效测试机构进行。
合上电源开关后将水泵控制开关由停止位置转到手动位置，进行锅炉给水上升到正常位置后，将风动、自动手动开关转到自动位置，然后合上燃烧器电源开关，并把控制器大小火开关转到开火位置，后按下起动按钮，控制系统电源接通，燃烧器进入工作状态，按照程序控制器的动作程序进行，起动鼓风机进入预吹扫，然后调节风门由小火位置喷油，点火小火燃烧再进入大火燃烧状态，到此锅炉进入正常运行阶段。题立即报警并停炉保护，控制器自动显示故障点，机内发出报警声响。
当出现停电故障后，燃烧控制器自动关闭气阀停止燃烧并自锁，即使电源电源恢复通电，锅炉也不能自动点火，即使按动按钮也不能启动，必须复位解除自锁，才能重新点火启动。
提示：当排烟温度高于250℃时，应立即按要求停炉，对炉膛内壁附粘的可燃物进行清除；同时对送风量进行合理的调节。
